Köszöntünk a ProDSP-nél!
Örülünk, hogy meglátogattad standunkat!

Alább megismerheted PCB vonalzóinkat, működésüket és adott esetben a beültetéshez szükséges részleteket is.

LOGIC variáns

Kártya funkciója:

Logikai függvényeket valósít meg NAND kapuk felhasználásával. A két bemenet (A és B) nyomógombokkal változtatható, elengedett állapotban ‘0’, lenyomott állapotban ‘1’ logikai értéket jelent az áramkör számára. A különböző logikai függvények értékét a hozzájuk tartozó LED-eken láthatjuk. Az áramkör micro USB csatlakozón keresztül kap tápfeszültséget.

Megvalósított logikai függvények:

A
B
NOT(A)
NOT(B)
A AND B
NOT(A AND B)
A OR B
NOT(A OR B)
A XOR B

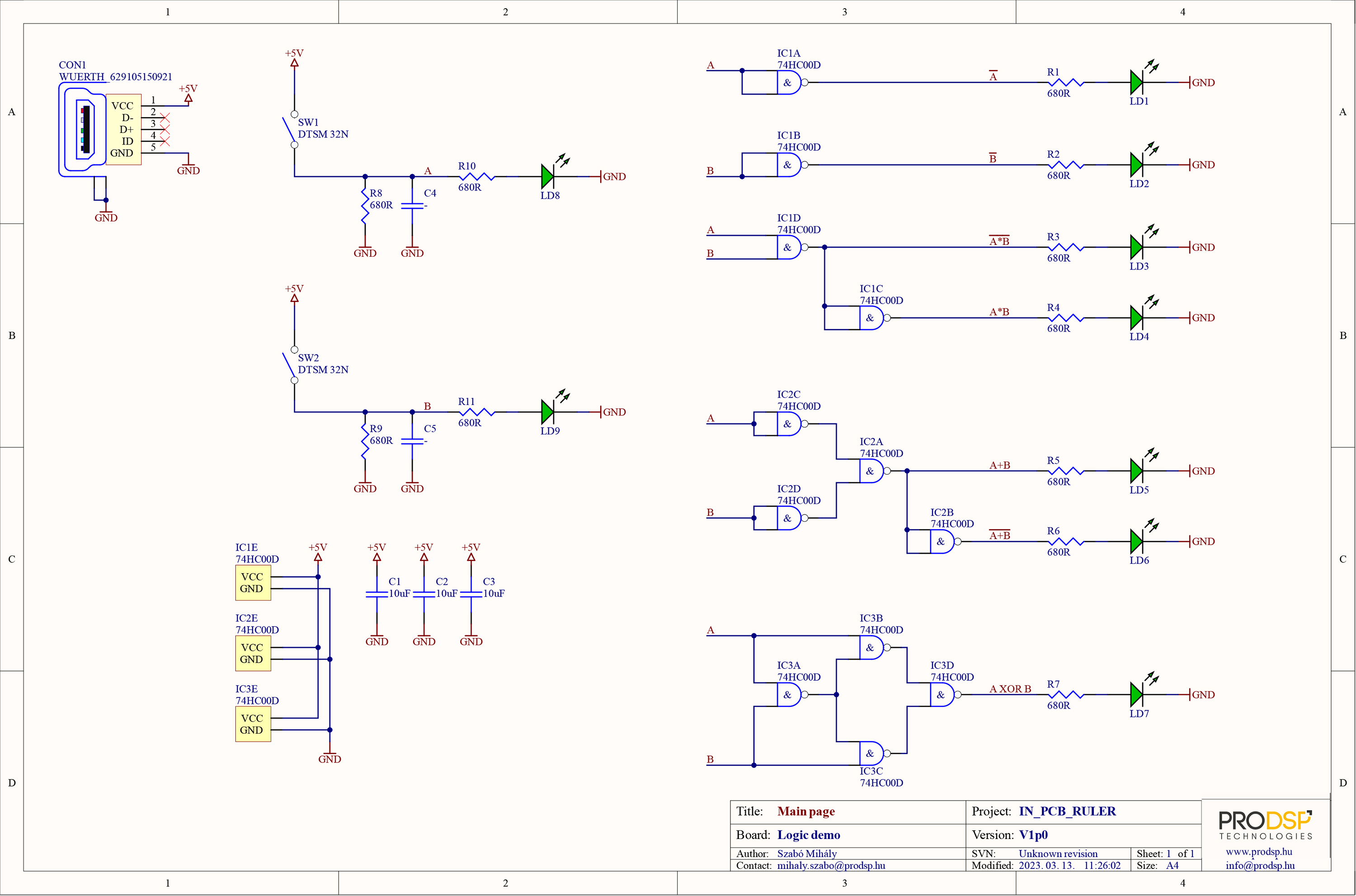

Kapcsolási rajza:

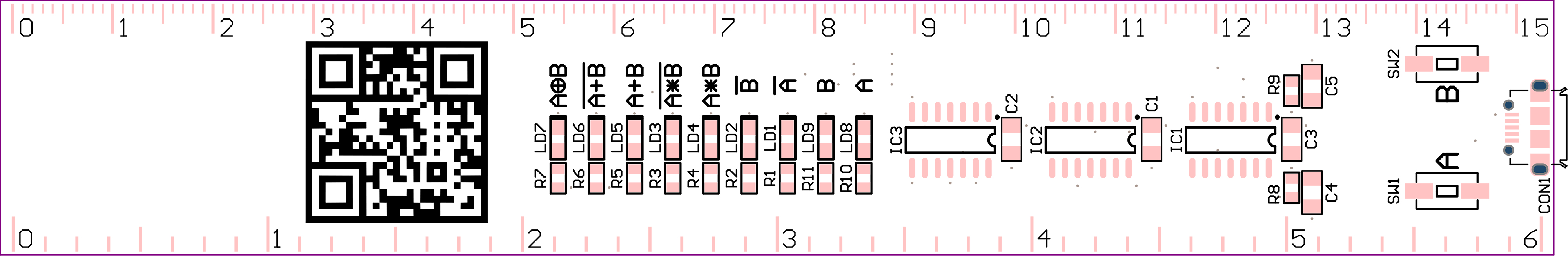

Beültetési rajz:

BOM:

Designator	Quantity	Part Number	Comment / Name	Package
C1, C2, C3	3	CAP SMD 1206 CER Y5V 10uF 10V	10uF	1206_CAP
CON1	1	CON_USB _MICRO_A B_629105150921	WUERTH_6291051 50921	USB_MICRO _AB_WUE RTH_629105150921
IC1, IC2, IC3	3	74HC00D,653	74HC00D,653	SO-14
LD1, LD2, LD3, LD4, LD5, LD6, LD7, LD8, LD9	9	LTST-C170KGKT	LTST-C170KGKT (GRE)	LED_SMD _0805_GRE
R1, R2, R3, R4, R5, R6, R7, R8, R9, R10, R11	11	RES SMD 0805 1% 680R	680R	0805_RES
SW1, SW2	2	SW_DTSM 32N	DTSM 32N	SW_DTSM-32N

AC DET variáns

Kártya funkciója:

A nyomógomb folyamatos nyomva tartása mellett LED-del jelzi a közelében lévő AC feszültség jelenlétét. CR2032-es gombelemmel működik.

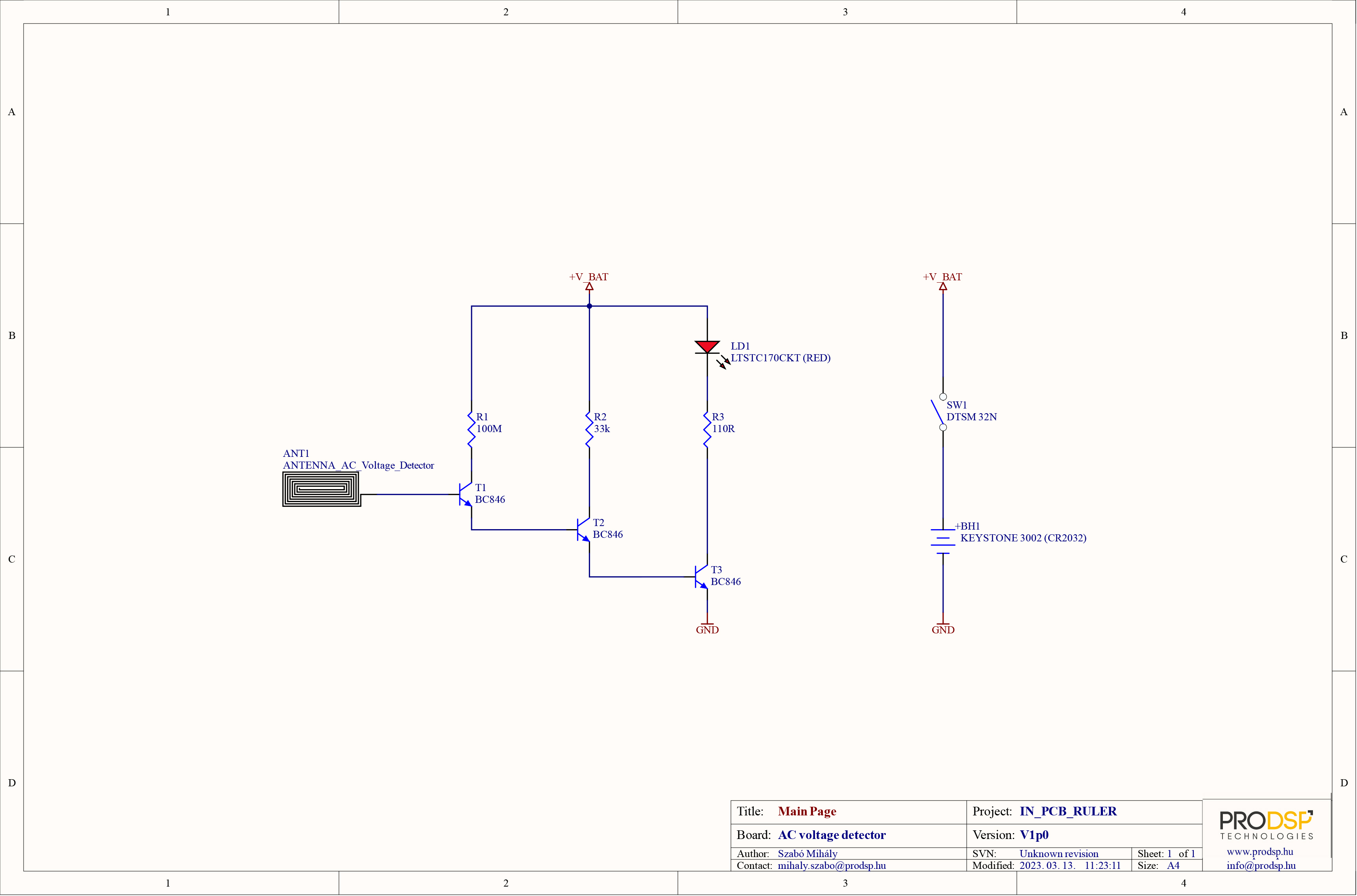

Kapcsolási rajza:

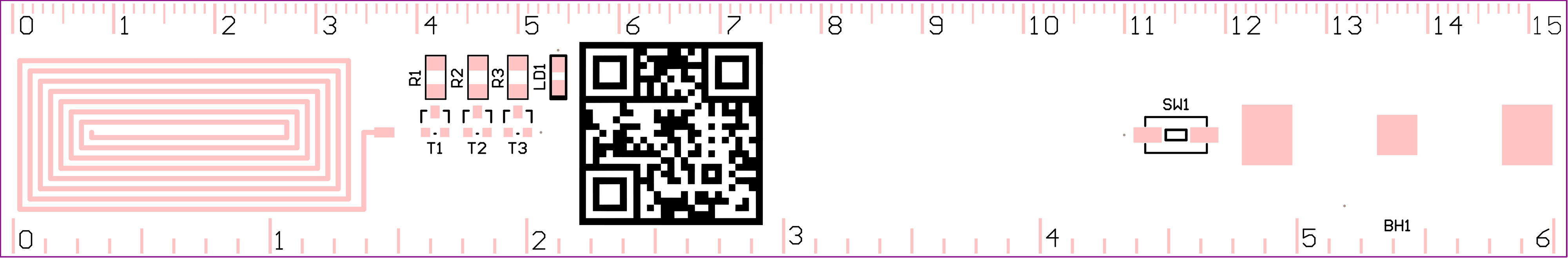

Beültetési rajz:

BOM:

Designator	Quantity	Part Number	Comment / Name	Package
BH1	1	BATTERY_HOLDER _CR2032	KEYSTONE 3002 (CR2032)	BATTERY_HOLDER _KEYSTONE_3002
LD1	1	3SM3-SMD	LTSTC170CKT (RED)	LED_SMD_0805_RED
R1	1	RES SMD 1206 5% 100M	100M	1206_RES
R2	1	RES SMD 1206 1% 33k	33k	1206_RES
R3	1	RES SMD 1206 1% 110R	110R	1206_RES
SW1	1	SW_DTSM 32N	DTSM 32N	SW_DTSM-32N
T1, T2, T3	3	BC846	BC846	SOT-23
